Zespol modele branżowe do koordynacji

Wyciągnij najnowszy wydany model z każdej branży i potwierdź, że masz właściwą wersję każdego, aby zespolenie odzwierciedlało to, gdzie projekt naprawdę jest.

Dlaczego: Zespolenie nieaktualnego modelu konstrukcyjnego marnuje czas wszystkich na przegląd. Zdobycie najpierw bieżącej wersji każdej branży sprawia, że znalezione kolizje są prawdziwe i warte naprawy.

Połącz modele branżowe w jeden model zespolony i potwierdź, że ich punkty odniesienia i współrzędne są zgodne, aby element znajdował się tam, gdzie naprawdę jest, względem każdej innej branży.

Dlaczego: Niezgodny punkt odniesienia sprawia, że wszystko wygląda na kolizję i ukrywa kolizje, które mają znaczenie. Ustawienie modeli w jednym układzie współrzędnych to cały sens zespalania.

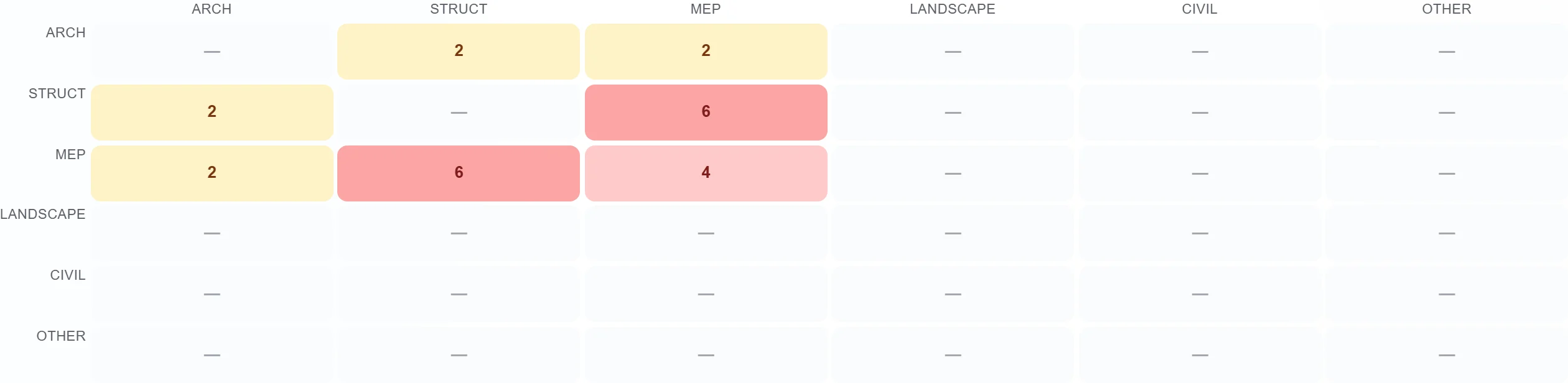

Przejdź przez model zespolony strefa po strefie z zespołem projektowym, szukając kolizji, ciasnych miejsc i problemów wykonalności, których osobne modele nigdy nie pokażą.

Dlaczego: Przegląd koordynacyjny to miejsce, gdzie branże spotykają się, zanim zrobi to beton. Godzina wokół modelu zespolonego oszczędza przeróbki kanału, który nie ma dokąd pójść po zalaniu stropu.

Zgłoś uwagę BCF dla każdego konfliktu z punktem widokowym i odpowiedzialną branżą, aby każdy stał się śledzonym działaniem, a nie notatką ze spotkania.

Dlaczego: Kolizja zauważona i zapomniana to kolizja zbudowana. Uwaga BCF z właścicielem i punktem widokowym zamienia przegląd w rozwiązaną koordynację, a nie w miłe spojrzenie na model.
